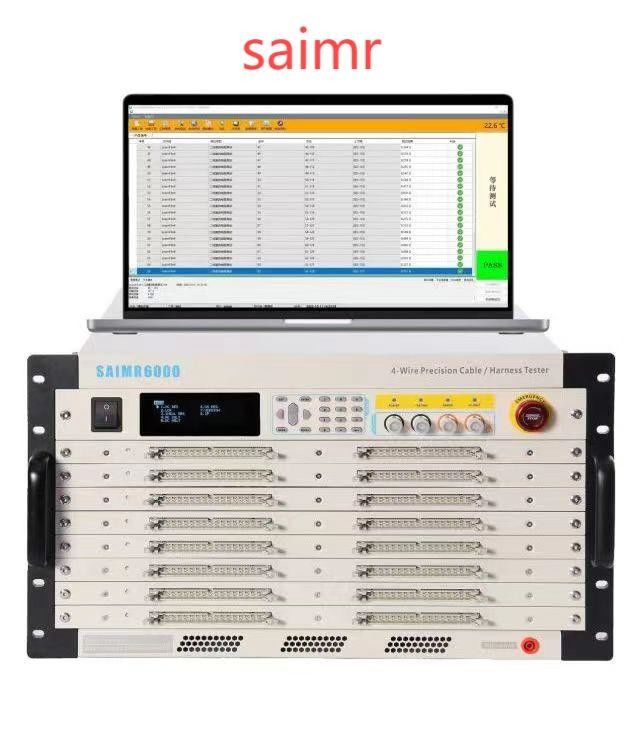

Новая энергетическая батарея CCS, FPC Среднее напряжение проводки связки Комплексная система испытаний
Средневольтная система комплексного испытания проводки - это сложный инструмент, предназначенный для быстрого и точного контроля проводки в различных отраслях промышленности.Он способен точно обнаруживать неисправности, такие как сломанные цепи, короткие цепи и неправильное выравнивание внутри испытательного ремня, что облегчает пользователям оперативное выявление и устранение проблем внутри проводного ремня.В сочетании с поддерживающим программным обеспечением для тестирования верхнего компьютера, он обеспечивает интуитивное отображение выявленных проблем в проводке.
Эта система широко применяется в автомобильной промышленности, гибких платах, CCS и других областях для автоматизированного тестирования.Распределенная версия SAIMR6000 может быть сконфигурирована как распределенная система испытаний.Благодаря расширению интерфейса, он может поддерживать до более чем 20 000 точек испытаний, что делает его подходящим для испытаний проводки в сложных системах, таких как самолеты, поезда и спутники.
Технические характеристики:
Модель: SAIMR 6000S и SAIMR 6000
Способ измерения: включает в себя как тип второй линии, так и тип четырех линий для повышения точности.
Максимальное количество точек испытания: 256 для SAIMR 6000S и 128 для SAIMR 6000.
Высокое напряжение переменного тока: в диапазоне от 30 до 2000 В.
Высокое напряжение постоянного тока: от 30 до 3000 В.
Точность выхода высокого напряжения: ± 5%
Точность измерения высокого напряжения: ± 5%
Время измерения высокого давления: в диапазоне от 0,1 до 500 секунд
Короткооткрытая цепь / Быстрая короткооткрытая цепь / Быстрая быстрая открытая цепь: диапазон сопротивления 2kΩ - 1000 kΩ
Импеданс проводимости второй линии: 0,1Ω - 1MΩ
Четырехпроводная: [подробное описание функциональности четырехпроводной]
Испытание прохождения с помощью гида: [Пояснение характеристики испытания с помощью гида]
Спецификация испытания: 10μΩ - 1000K Ω
Испытательный ток: ≤1A
Ток высокого напряжения переменного тока: 10μA - 10mA
Текущий высоковольтный утечный ток: 1μA - 5mA
Изоляция высокого напряжения постоянного тока: 1MΩ - 50GΩ
Сопротивление постоянного тока: диапазон измерений 10mΩ - 1MΩ
Сигнал уровня: 0,5 - 10 В
Сигнал тока: ≤ 10 mA
LCR: диапазон измерения электрической мощности 10pF - 100μF, диапазон испытаний резистора 100mΩ - 20MΩ и диапазон испытаний индукции 10nH - 100H
Сигнал частоты: 50Hz/60Hz, 100Hz/120Hz, 1kHz/10kHz
Режим котировки: AUTO/HOLD
Сигнал уровня: 0,1 - 1,0 В
Диод / стабилизатор напряжения трубка: спецификация испытания 1 - 10В с испытательным сигналом 1mA. Позволяет проводить односторонние испытания и может определять конечную точку короткого перерыва.
Продвинутый проект функций: включает программируемое непрерывное тестирование, автоматическое обнаружение мест и автоматическую диагностику.
Режим испытательного сканирования: автоматический, ручной или внешний.
Сигнал измерения: использует сигналы измерения низкого напряжения.
Хранить память: может хранить до 500 наборов файлов настройки теста.
Напряжение ОС: 5В
Control Surface Version: включает в себя функции калибровки и измерения.
Вес: 17 кг для SAIMR 6000 и 22 кг для SAIMR 6000S.
Размеры (в мм): 483265510 для SAIMR 6000S и 483183510 для SAIMR 6000.
