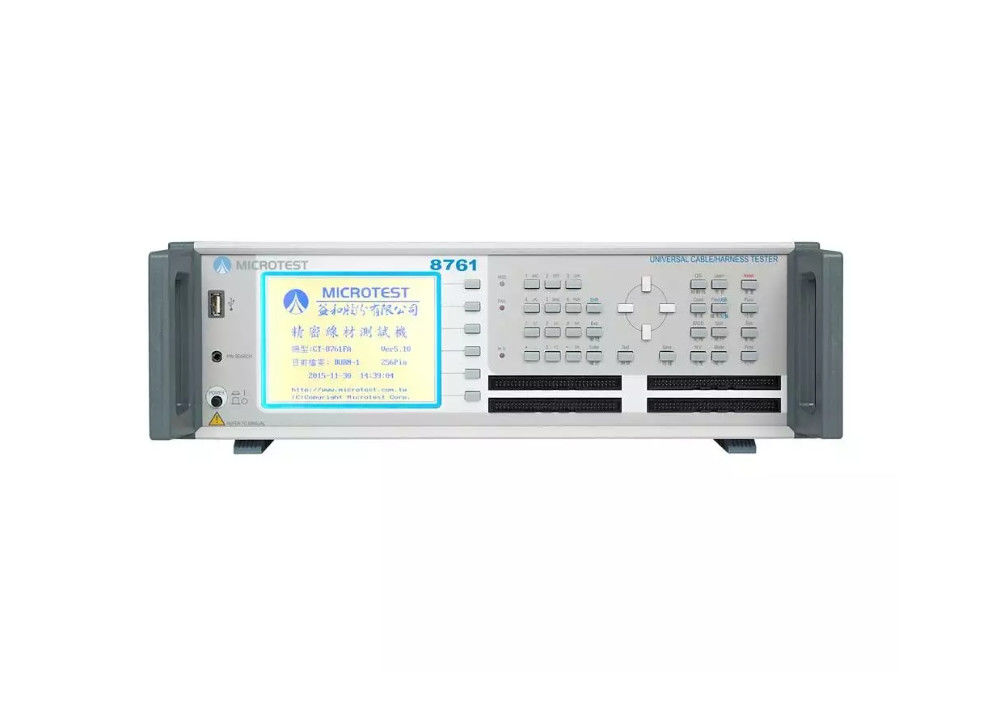

Name: Дизайн измерения четырех проводов для испытания многопроводной проводки USB
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: Микротест8761
Price: Negotiable USD
Availability: InStock

Домой > продукты > Проверяющий проволоку >

Дизайн измерения четырех проводов для испытания многопроводной проводки USB

Четырехпроволочный измеритель проволочной решетки

Проверяющий множественный USB-провод

Место происхождения:

Китай

Фирменное наименование:

Microtest

Сертификация:

Номер модели:

Микротест8761

Свяжитесь с нами

Запросите цитату

Дизайн измерения четырех проводов для испытания многопроводной проводки USB

Детали продукта

Имя:

Конструкция испытателя проволочного ремня

Высокое напряжение ПД:

100-1000 В

DCвысокое напряжение:

50-1500 вольт

Испытательные точки:

64/128/256

Высокое напряжение выхода/точность измерения:

± 5%

Время измерения высокого напряжения:

0.01s-60s

Импеданс проводимости:

1mΩ-52Ω

Переменное напряжение выдерживает утечку тока:

00,01-5 мА

Текущее напряжение выдерживает утечку тока:

0.1μA-1000μA

Конкурентное напряжение сопротивление изоляции:

1MΩ-1,2GΩ

Прерыватель короткой цепи/Мгновенный прерыватель короткой цепи/Быстрый мгновенный прерыватель:

1kΩ-100kΩ

Сопротивления:

50mΩ-20MΩ

Условия оплаты & доставки

Количество мин заказа

1 комплект

Цена

To be negotiated

Упаковывая детали

Упаковка в деревянные ящики

Время доставки

30 дней

Условия оплаты

На переговорах, T/T

Поставка способности

Подлежит переговорам

Родственные продукты

Точное точное испытание проволока шнурка тестер низкое напряжение

Получите самую лучшую цену

Проверяющий кабель и проволоку низкое напряжение DC 1500V

Получите самую лучшую цену

Профессиональный инструмент испытания 220V 4 Wire Wire Harness Tester

Получите самую лучшую цену

Двуязычный 30-1500В проводный проводный тестер

Получите самую лучшую цену

Свяжитесь с нами

86-0512-62519606

sales2@saimr.com

Свяжитесь сейчас

Описание продукта

Конструкция испытателя проволочного ремня

Характеристика:

Измерение четырех проводов проводного импеданса 1 м Ω -52 Ω
Испытательные точки представлены в 64 / 128 / 256 группах
Количество файлов настройки испытаний более 500 групп
Поддержка тестирования нескольких продуктов (стандарт предусматривает 4 группы / расширение до 14 групп)
USB-хост Предоставление доступа к файлам теста, данным теста и обновление программного обеспечения
Поддержка сканирования кода BAR и печати данных испытаний

Область применения

Материал для использования в потребительской электронике: проволока, автомобильная линейка цветов / проводка для автомобилей, соединитель, мягкая плата

Параметр продукта:

	Микротест8761FA	Микротест8761NA	Микротест8761N
Кондиционер с высокой рукой	100 ~ 1000 В	100 ~ 700 В
Дисплейная власть	50 ~ 1500 В	50 ~ 1000 В	50 ~ 1000 В
Количество точек испытания	64/128/256	64/128/256	64/128/256
Точность выхода высокого давления	± 5%
Точность измерений высокого давления	± 5%
номинальная мощность	5VDC
Время измерения высокого напряжения	От 0,01 до 60 секунд
метод измерения	четырехпроводный тип
Требования к спецификациям провода	Максимально допустимая электрическая емкость 5 мкФ
Импеданс проводника	Диапазон измерений: 1 м Ω ~ 52 Ω
	Сигнал тока: 10 мА
Мгновенное руководство	1mΩ~52Ω
Изменение давления должно выдерживать утечку тока	0.01mA~5mA
Определение дуги переменного тока	0 ~ 9
Текущее напряжение выдерживает утечку тока	0.1μ A~1mA
Определение дуги постоянного тока	0 ~ 9
Противопоказание изоляции напряжения постоянного тока	1MΩ~1.2GΩ
Короткий / мгновенный короткий / быстрый мгновенный перерыв	1KΩ~100KΩ
Поддерживать решение о конечном пункте короткого перерыва	●
Поддержка односторонних испытаний	●
Испытание значения резистора	Диапазон измерений: 50 м Ω ~ 20 МΩ
	Сигнал уровня: 0,5 ~ 3 В
Испытание емкостной стоимости	Диапазон измерений: от 10 до 12 мкФ
	Сигнал частоты: AUTO передача (необязательно) 48HZ/480HZ/4.8KHZ/48KHZ
	Сигнал уровня: 0,3V ~ 1,2V
Испытание диодов	Диапазон измерений: 0 ~ 6,8 В
Продвинутый проект функции	Программируемое непрерывное испытание / автоматическое обнаружение пятен / автоматическая диагностика
Режим сканирования	Автоматический / ручной / внешний
Измерение сигнала	Сигналы измерения низкого напряжения
Хранить память	Сохранение до 500 наборов файлов настройки испытаний
панель управления	Группа клавиш системы / Быстро / Изменить / Функции
показатель	Пропуск / ведро (LED) / красный и зеленый индикаторный свет / экран дисплея / звук
Потребность в энергии	Фиксированное напряжение: 115 / 230 вак ± 10%, частота: 60 / 50 Гц
потребляемая мощность	8761 ((64):70VA,8761 ((128):70VA,8761 ((256):100VA
интерфейс	RS-232, USB хост, принтер, дистанционное
режим запуска	Ручное, автоматическое и дистанционное управление
ЖК-экран	Графический ЖК-дисплей с разрешением 320 * 240
операционная среда	Температура: 15-35°C Влажность: 70%
Визуальные размеры (W * H * D)	8761 ((64):435×145×406 мм 8761 ((128):435×145×406 мм, 8761(256):435×190×406 мм.
вес	8761 ((64):8.44kg, 8761 ((128):9.3кг,8761 ((256):14кг

Дизайн измерения четырех проводов для испытания многопроводной проводки USB 0
