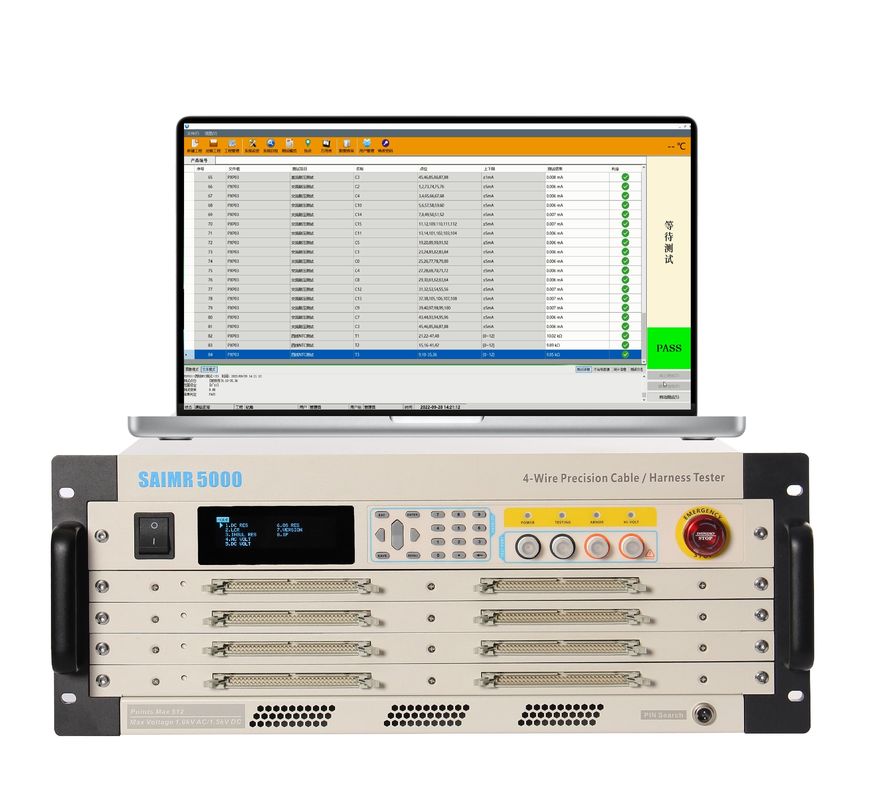

Мгновенный тестер на разрыв точно обнаруживает открытую цепь, короткое замыкание и неправильное выравнивание

Функция

• Управление испытательными проектами: 500 типов элементов установки могут управляться по категориям, включая новые проекты, проекты по загрузке, управление проектами и другие функции.
• Управление сегментами сети: Можно настроить несколько испытательных сегментов, и каждый из них использует различные параметры испытаний для облегчения различных гибких испытаний.
• Модуль системных функций: включая самотестирование системы, определение точек, функцию мультиметра, функцию самообучения, функцию отчетности о точках и т.д.
• Функция испытания: включая испытание низкого напряжения, испытание изоляции, испытание выдерживания напряжения и т.д.
• Функция сохранения и запроса данных: при каждом завершении испытания отпечатывается отчет о данных, может быть определен формат отчета, поддерживаются форматы PDF и WORD.
• Функция печати штрих-кодов: в зависимости от продукта можно настроить штрих-код и распечатать.
• Управление пользователями: Система поддерживает три уровня управления пользователями: администраторы, программисты и операторы.Программисты могут управлять конфигурацией проектаОператор может только загрузить проект и протестировать его.

Данные испытаний

• Основные параметры:
  • Модели: Саймер5000, Саймер5000S
  • Метод измеренияДвухпроводная + четырехпроводная
  • Максимальное количество точек испытания: 1024, 512
  • ACвысокое напряжение:30-1000В
  • DCвысокое напряжение:30-1500В
  • Точность выхода высокого напряжения: ± 5%
  • Точность измерения высокого напряжения:±5%
  • Время измерения высокого давления: 0,01 - 60
  • Короткий перерыв/Моментный короткий перерыв/Быстрый короткий перерыв: 2 kΩ-200 kΩ (модель релейной платы: SAIMR5000-ChanelBoard-V3.02)
  • Двухпроводный сопротивление: 0,1Ω-1MΩ
  • Диапазон испытаний: 10μΩ-1МΩ
  • Испытательный ток проводности четырех проводов:≤1A
  • Ток высокого напряжения:10μA-10mA
  • Ток высокого напряжения постоянного тока утечки1μA-5mA
  • Высоковольтная изоляция постоянного тока: 1MΩ-10GΩ
  • Сигнал уровня: 0,5-10В
  • Текущий сигнал: ≤ 10mA
  • Диапазон измерения емкости: 10pF-100μF
  • Диапазон испытаний сопротивления: 100mΩ-20MΩ
  • Диапазон испытаний индуктивности:10nH~100H
  • Сигнал частоты: 50Hz/60Hz, 100Hz/120Hz/1kHz/10kHz
  • Режим диапазона: AUTO/HOLD
  • Диодный/регуляторный диапазон испытаний: 1-10В
  • Сигнал испытания: 1mA
  • Односторонние испытания: возможно одностороннее тестирование
  • Оценка конечной точки короткого перерыва: конечная точка короткого перерыва может быть определена
  • Программируемое непрерывное тестирование/автодиагностика:Усовершенствованные функциональные элементы
  • Режим сканирования: Автоматический/ручный/внешний
  • Сигнал измерения: Сигнал измерения низкого напряжения
  • Память: может храниться до 500 условий испытания
  • Напряжение ОС: 5В
  • Контрольная панель: Калибровка/Метрология
  • веса17 кг ((5000S) / 22 кг ((5000)
  • Размер (единица: мм):483265510 (5000) / 483183510 (5000S)
• Точность:
  • Температура: 20±3°C
  • уровень влажности:< 60% RH
  • Точность изоляции1MΩ~100MΩ:±2%; 100MΩ~1GΩ:±5%; 1GΩ~10GΩ:±10%
  • Время разогрева: более 15 минут
  • Время калибровки: менее 1 года
  • Испытательные элементы: испытание ОС, измерение сопротивления на двух проводах, измерение сопротивления на четыре провода, испытание сопротивления постоянного тока, испытание LCR, испытание диодов, испытание изоляции, испытание утечки переменного тока, испытание утечки постоянного тока,Источник напряжения переменного тока, источник изоляции/устойчивого напряжения, источник сигнала низкого напряжения, время испытания низкого напряжения, время испытания напряжения/устойчивого изоляции
  • область2k - 200k (модели релейных плат):) SAIMR5000-ChanelBoard-V3.02),0.1 ~1M,10 ~1M,0.1 ~1M,10pF~100uF,100m -20M,1~10V,1M ~10G,10A~10mA,1A~5mA,30~1000V AC ((50/60Hz),30~1500V DC,5V/10mA,10ms ~ 200s,0.1s ~ 500s
  • Базовая точность:±5%,±0,5%+0.05,±0,2%+5,<100k:±1% >100k:5%,±2%,±2%±0,2V,1M ~100M:±2% 100M ~1GQ:±5% 1G ~10GQ:±10%,±3%,±3%,±3%,±3%,±3%,±1%,±1%
