Проверяющий шнурки проводов среднего напряжения SAIMR6000
Средневольтный тестер проводки
1Особенности
Средневольтное устройство для проверки проводки с моделью SAIMR6000-256P является продуктом с высокой точностью и надежным качеством, который продается в стране и за рубежом.:
- Усовершенствованные функции: поддержка точного измерения на четырех проводах, программируемое непрерывное тестирование, автоматическое обнаружение, автоматическая диагностика, самокалибровка и нулевая установка,режим сканирования испытания может переключаться автоматически/сканирование короткого замыкания.

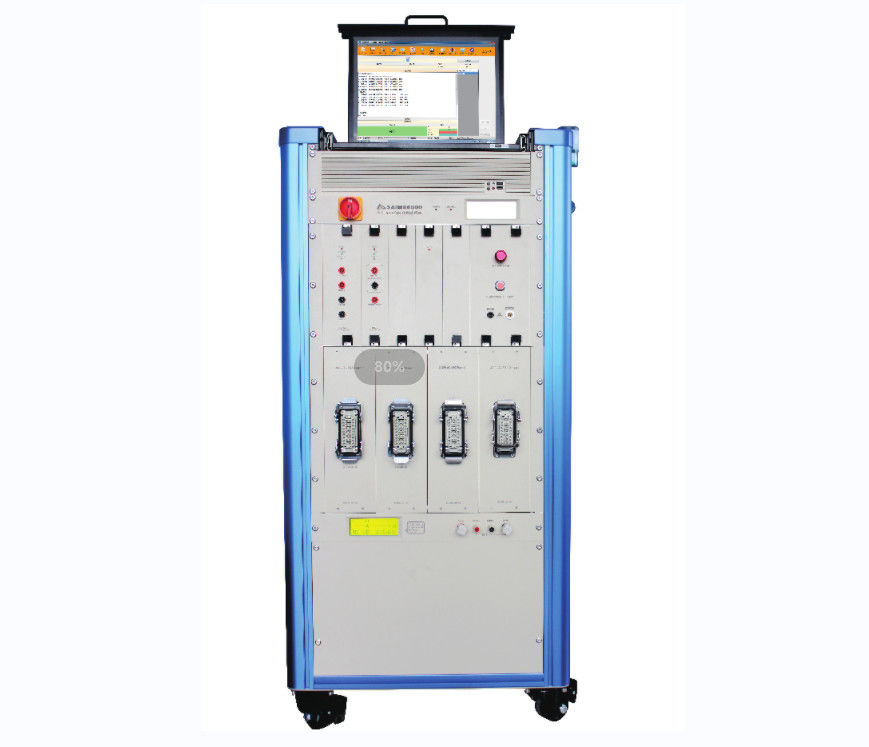

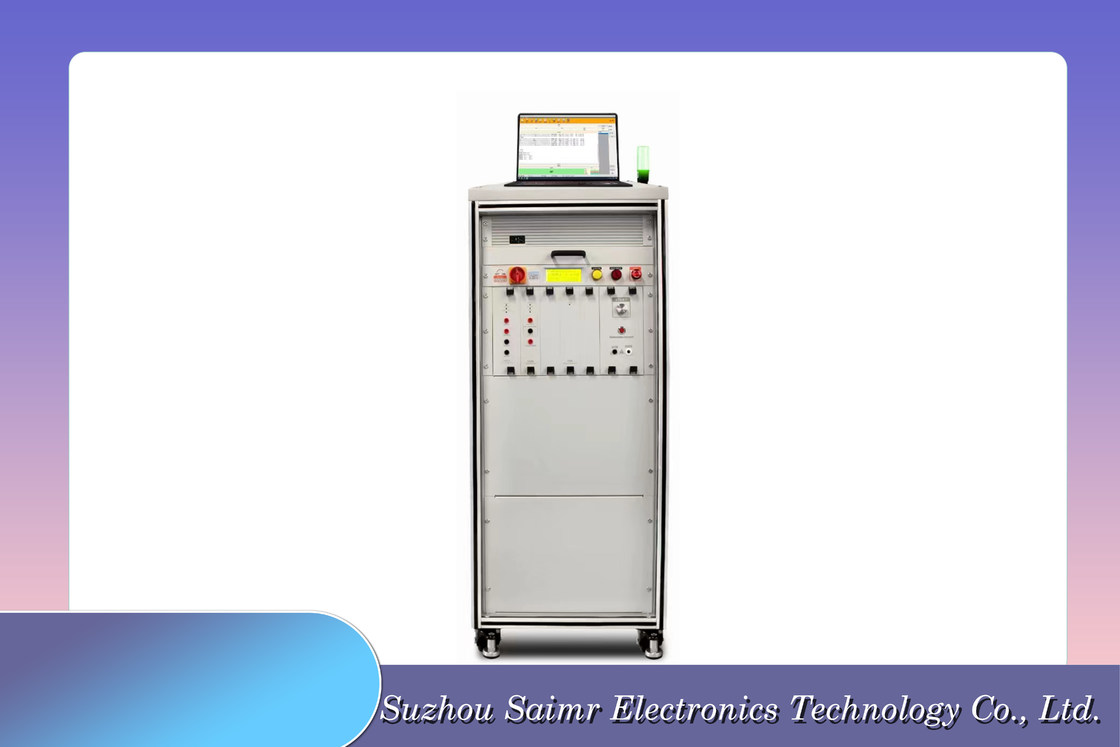

- удобная эксплуатация: чисто компьютерная работа, данные испытаний могут храниться на компьютере, отчеты испытаний могут печататься, а штрих-коды могут автоматически печататься после испытаний.оборудование имеет архитектуру шкафа с роликом, который легко перемещается и может свободно комбинироваться в соответствии с выходом производственной линии.
- Испытательные элементы: включая фазовую последовательность, сопротивление проводимости, изоляцию и сопротивление напряжению, обнаружение переключателя пушки подключения и выключения, сопротивление, индуктивность, емкость и диод и т.д.
- Метод испытания: оба конца испытываемого объекта должны быть соединены с светильником. Если только один конец имеет соединитель, другой конец использует клинк или зонду для контакта и соединения с светильником испытания.
- Требования к испытанию: во время испытания есть индикаторные огни и звуковые сигналы тревоги, и есть три способа начала испытания: сканирование штрих-кода на продукте, кнопка испытания на стороне компьютера,и пусковая кнопка на стороне светильникаОткрытые провода имеют защитные крышки, а испытательный прибор и контрольная коробка соединены с помощью быстрой розетки, что облегчает быструю замену испытательного прибора.Этот инструмент широко используется в энергетической зарядки пистолета тестер, система функциональных испытаний второго режима, испытатель электронной контрольной коробки PDU новой энергии, система испытаний проводки дверных панелей автомобилей, профессиональное испытательное оборудование для автомобильных разъемов,Моторный сервоинвертор для проверки точек закрепления, система испытаний инверторов питания, испытатель соединителей проводов, проводящая машина, испытатель межслоя катушек, многоканальная высоковольтная машина и другие области.
2Применение
- FPC Гибкая плата
- Испытание средненапряженного ремня
- Коннекторы, провода, кабели
- Батарея для хранения энергии, батарея питания CCS, встроенная шина
3Спецификация
| СреднийВольтаGe-тест |
SAIMR6000 |
| Режим испытания |
4-проводный или 2-проводный (смешанное испытание) |
| Количество баллов |
32/64/128/256...20480 баллов |
| Испытательный проект |
Диапазон испытаний |
Точность испытаний |
| Испытание ОС (напряжение 5 В) |
2 kΩ-200 kΩ (необязательно 20 kΩ-1000 kΩ) |
± 5% |
| Испытание сопротивления изоляции |
1MΩ-50GΩ (30V-2000V) |
1MΩ~100MΩ: ±2% |
| 100MΩ ~ 1GΩ: ± 5% |
| 1GΩ ~ 50GΩ: ±10% |
| Испытание сопротивления постоянного тока |
0.1Ω-1MΩ |
< 100k: ± 1% |
| > 100k: ± 5% |
| Испытание внешнего сопротивления четырех проводов постоянного тока |
10μΩ~100Ω |
±0,2%+5μΩ |
| Испытание NTC с четырьмя проводами (10k, 100k) |
Оценка температуры (точность 0,1°C) |
Пользователи могут самостоятельно определить RT таблицу для оценки сопротивления и температуры |
| Суждение о сопротивлении (точность 10k: 1% 100k: 5%) |
Значение сопротивления может быть оценено в соответствии с температурой окружающей среды в реальном времени |
| Сравнительное суждение (точность 0,1°C) |
Максимальная разница сопротивления между испытываемыми и стандартными частями (диапазон) |
| Испытание высокой температуры переменного тока |
30V-2000V |
± 3% |
| Испытание высокой емкости постоянного тока |
30-3000В |
± 3% |
| Испытание тока утечки переменного тока |
1μA-10mA |
± 3% |
| Испытание тока постоянного тока утечки |
0.1μA-5mA |
± 3% |
| Размеры (в мм) |
483*265*510 (1024P) |
483*183*510 (512P) |
| Максимальная масса (в кг) |
26 |
18 |
| Стандартная конфигурация |
Руководство пользователя на U-диске, кабель питания, сетевой кабель, панель адаптера порта, испытательная линия, патрульная ручка. |
| Факультативная конфигурация |
Стандартное сопротивление изоляции, стандартное сопротивление проводимости, промышленный компьютер, настольный компьютер, монитор, мышь, клавиатура, динамик. |
