Name: FPC гибкая схема высоковольтная проволока шнурка тестер с разрешением 4 проволоки сопротивления
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Price: 2,500.00 USD
Availability: InStock

Домой > продукты > Проверяющий проволоку >

FPC гибкая схема высоковольтная проволока шнурка тестер с разрешением 4 проволоки сопротивления

FPC Flexible Circuit Board Wire Harness Tester (ФПК) - проверяющий гибкую плату с помощью проволоки

4 провода Сопротивление Разрешение высоковольтного кабельного тестера

FPC Flexible Circuit Board высоковольтный кабельный тестер

Место происхождения:

КНР

Фирменное наименование:

SAIMR

Сертификация:

Номер модели:

SAIMR7000

Свяжитесь с нами

Запросите цитату

FPC гибкая схема высоковольтная проволока шнурка тестер с разрешением 4 проволоки сопротивления

Детали продукта

Наименование продукта:

Испытатель проволоки/кабеля среднего и высокого напряжения

Размеры:

535*482*355 мм

Течение теста:

AC/DC

Вес:

30 кг

Условия оплаты & доставки

Количество мин заказа

1 комплект

Цена

1500-3500$ per set

Время доставки

30 рабочих дней

Условия оплаты

T/T

Поставка способности

200 комплектов/год

Родственные продукты

86-0512-62519606

sales2@saimr.com

Свяжитесь сейчас

Описание продукта

SAIMR7000 FPC Flexible Circuit Board High Voltage Harness Tester с разрешением сопротивления 4-х проводов

Применимая типичная промышленность

Автомобильная электроника
Аэрокосмическая
Хранение энергии, новые энергетические батареи
Автоматизация проводки
Промышленный робот

Применение

FPC Гибкая плата
Испытания высоковольтных решеток
Коннекторы, провода, кабели
Батарея для хранения энергии, батарея питания CCS, встроенная шина
Испытание пушки зарядки электромобиля

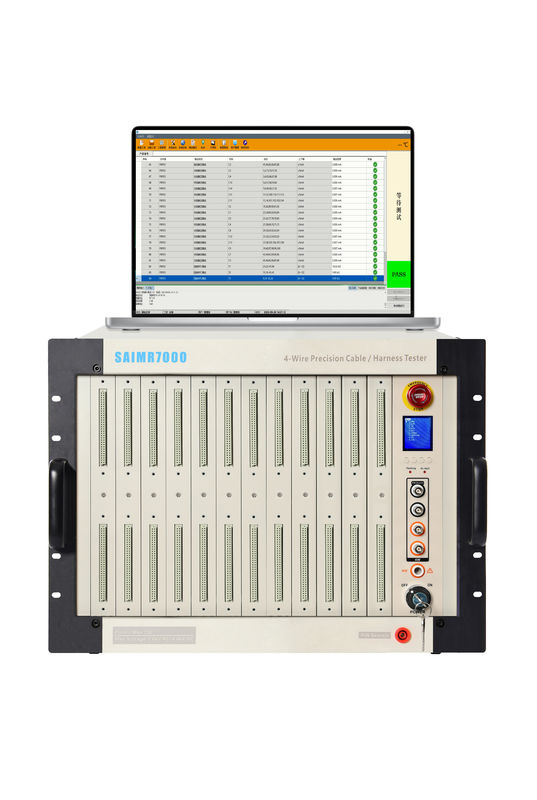

FPC гибкая схема высоковольтная проволока шнурка тестер с разрешением 4 проволоки сопротивления 0

Особенности

Испытание сопротивления изоляции до 50 GΩ с разрешением сопротивления 4-х проводов до 1 μΩ
Распределенная структура (16 пунктов на доску), точки испытаний могут быть расширены до более чем 20 000 пунктов.
Система использует смешанные измерения с двумя и четырьмя проводами, что обеспечивает более высокую точность измерений и более высокую скорость.
Функция тестирования настройки программного обеспечения, импорт и экспорт редактируемых точек.
Всеобъемлющее испытание в одном месте (OS, сопротивление постоянного тока, сопротивление изоляции, изоляция переменного тока/ постоянного тока, напряжение, LCR и т.д.).

Введение в программу

FPC гибкая схема высоковольтная проволока шнурка тестер с разрешением 4 проволоки сопротивления 2

Особенности	Детальное описание
1Функция управления проектами	Загрузить существующие проекты, добавить тестовые проекты и установить тестовые параметры.
2. Управление сегментами сети	Порядок может быть настроен произвольно, точка может быть выбрана произвольно, гибкое тестирование, и самостоятельно определенное наименование удобно для управления
3. Модули системных функций
3.1 Самоиспытание системы	Проверьте, правильно ли работает система.
3.2 Найдите точку	Используйте ручку патрульного пункта, чтобы найти точку, отобразить информацию о точке и передать голос.
3.3 Функция мультиметра	Быстро выполняет различные тесты, легко отладки.
3.4 Функция самообучения	Быстро обнаружите соединение неизвестных решеток и выберите "Сформировать тестовую группу файлов".
4. Сохранение данных
4.1 Экспорт отчетов о данных	Формат отчета данных может быть настроен и поддерживает экспорт в формате CSV XLSX PDF и WORD.
4.2 Сохранение базы данных	После каждого теста данные хранятся в базе данных.
4.3 Запрос в базе данных	Пользователи могут запросить исторические данные в базе данных и распечатать отчеты о данных.
5. Функция печати штрих-кодов	Поддержка сканирования кодов оружия, вы можете настроить штрих-коды в соответствии с продуктом и печать.
6. Управление пользователями	Три уровня управления: администратор, программист, оператор.

Спецификация

СреднийВольтаGe-тест	SAIMR7000
Режим испытания	Четыре провода или два провода (смешанное испытание)
Количество баллов	16/32/48/64...20480 баллов
Испытательный проект	Диапазон испытаний	Точность испытаний
Испытание ОС (напряжение 5 В)	2 kΩ-1100 kΩ (необязательно 20 kΩ-1000 kΩ)	± 5%
Испытание сопротивления изоляции	1MΩ-10GΩ (30V-2000V)	1MΩ~100MΩ: ±2%
		100MΩ ~ 1GΩ: ± 5%
		1GΩ ~ 10GΩ: ±10%
Испытание сопротивления постоянного тока	0.1Ω-1MΩ	< 100k: ± 1%
Испытание сопротивления постоянного тока	0.1Ω-1MΩ	> 100k: ± 5%
Испытание внешнего сопротивления четырех проводов постоянного тока	10μΩ~100Ω	±0,2%+5μΩ
Испытание NTC с четырьмя проводами (10k, 100k)	Оценка температуры (точность 0,1°C)	Пользователи могут самостоятельно определить RT таблицу для оценки сопротивления и температуры
	Суждение о сопротивлении (точность 10k: 1% 100k: 5%)	Значение сопротивления может быть оценено в соответствии с температурой окружающей среды в реальном времени
	Сравнительное суждение (точность 0,1°C)	Максимальная разница сопротивления между испытываемыми и стандартными частями (диапазон)
Испытание высокой температуры переменного тока	30-3000В	± 3%
Испытание высокой емкости постоянного тока	30-4000 В	± 3%
Испытание тока утечки переменного тока	1μA-10mA	± 3%
Испытание тока постоянного тока утечки	0.1μA-5mA	± 3%
Диоды / диоды Зенера	0-10В	0.1 mA / 1 mA (испытательный сигнал)
Размеры (в мм)	535482355 ((192P)	535482355 ((192P)
Максимальная масса (в кг)	30	30
Стандартная конфигурация	Руководство пользователя на U-диске, кабель питания, сетевой кабель, панель адаптера порта, испытательная линия, патрульная ручка.
Факультативная конфигурация	Стандартное сопротивление изоляции, стандартное сопротивление проводимости, промышленный компьютер, настольный компьютер, монитор, мышь, клавиатура, динамик.
